Ist der Kettenwechsler richtig montiert und eingestellt, bewegt er die Kette exakt von Ritzel zu Ritzel. Wir zeigen Ihnen in 6 Schritten, wie Sie die Schaltung an Ihrem Fahrrad einstellen.

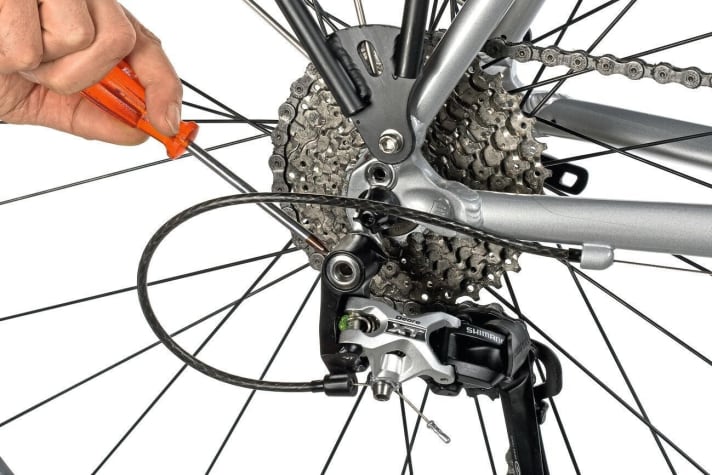

Schaltwerk montieren
Setzen Sie die leicht gefettete Befestigungsschraube mit einem 5er Inbus ins Gewinde des Schaltauges. Drehen Sie die Schraube eine Umdrehung rückwärts, um den Gewindeanfang leichter zu finden.

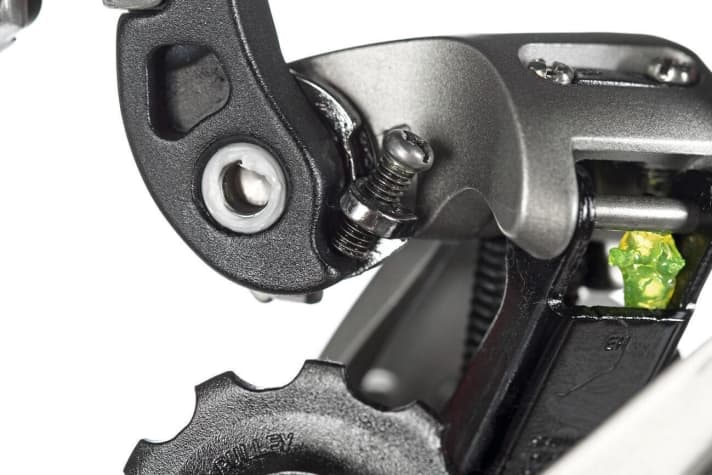

2. B-Stellschraube beachten
Behalten Sie bei der Montage die Stellschraube für den Umschlingungswinkel im Auge (bei Sram: drehbare Profilschreibe). Zum Anschrauben müssen Sie das Schaltwerk axial etwas nach hinten drücken.

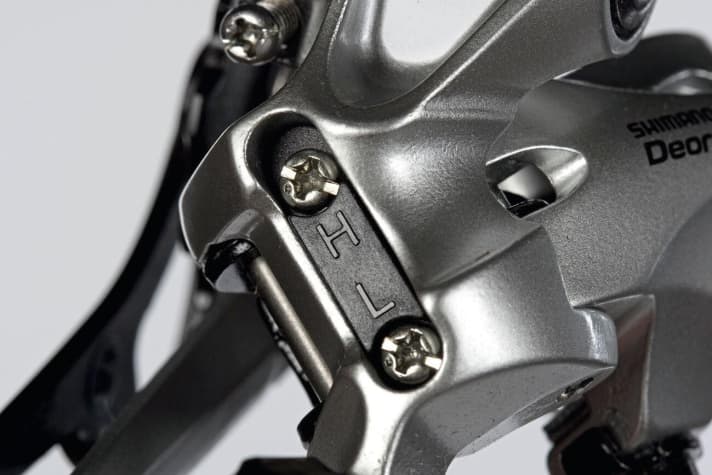

3. Reichweiten-Begrenzung
Diese Stellschrauben finden Sie an jedem Schaltwerk: Sie regeln, wie weit das Schaltwerk die Kette in Richtung große (= niedriger Gang, L wie "low") oder kleine Ritzel (= hoher Gang, H wie "high") befördert.

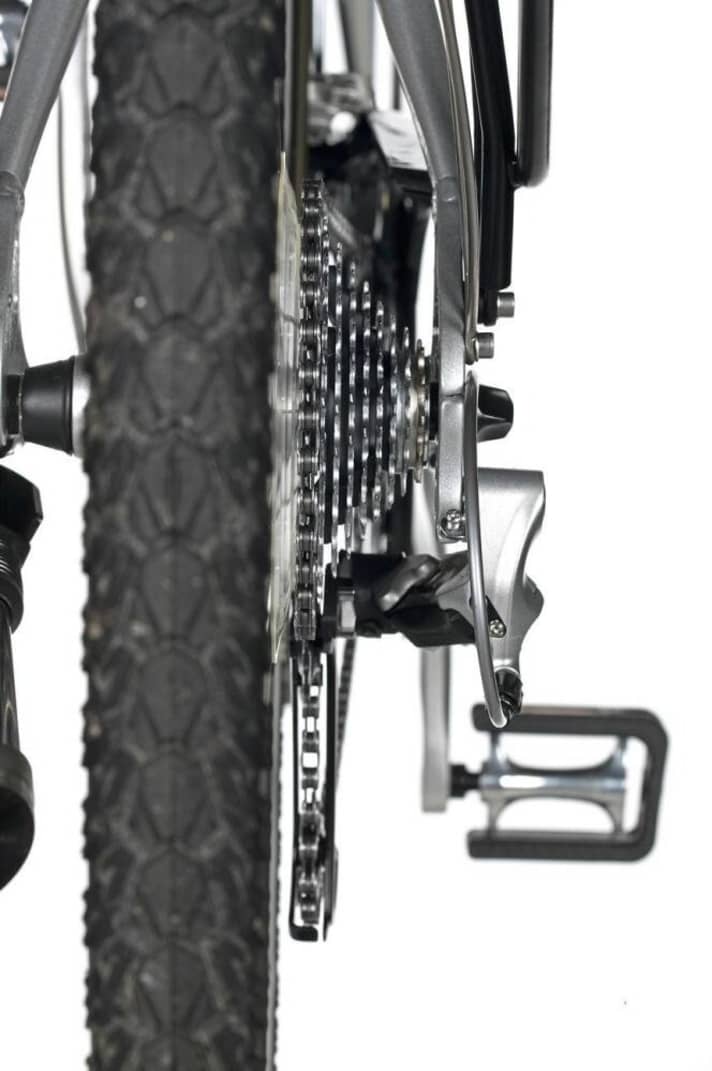

4. Innerer Anschlag
Schalten Sie in den 1. Gang. Der Schaltwerks-Käfig muss senkrecht unter dem größten Ritzel stehen. Die Kette darf beim Schaltvorgang bis zum Anschlag nicht nach innen vom Ritzel fallen (Stellschraube L).

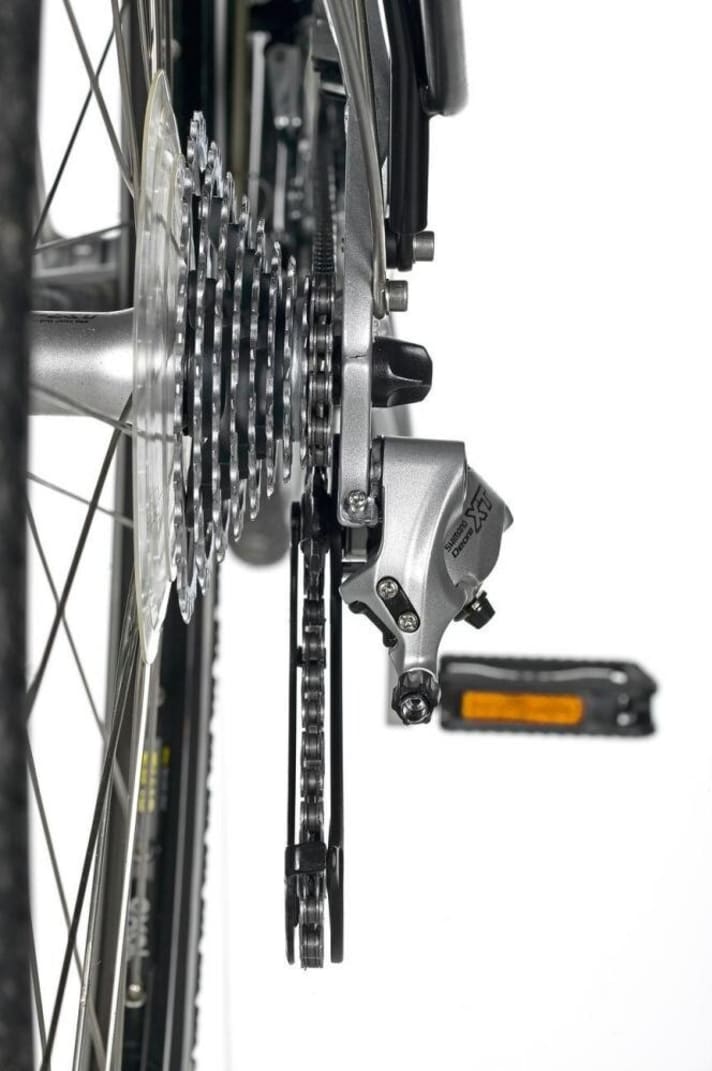

5. Äußerer Anschlag
Schalten Sie in den schwersten Gang. Der Käfig muss nun exakt senkrecht unter dem kleinsten Ritzel stehen. Beim Schaltvorgang mit Schwung darf die Kette nicht nach außen vom Ritzel fallen (Stellschraube H).
6. Umschlingungswinkel einstellen
Stellen Sie die Kette aufs größte Ritzel, vorn aufs kleinste Blatt. Kurbeln Sie rückwärts. Stellen Sie mit der B-Schraube die obere Schaltrolle so nah ans Ritzel, dass höchstens noch zwei Kettenglieder dazwischen liegen.
